| CTW-6000型接箍微機控制熒光磁粉探傷檢測線 |
 |
一、設備名稱及用途：
1、設備名稱：CJW－6000型接箍微機控制熒光磁粉探傷檢測線
2、被測工件：接箍φ450
3、規格：
4、檢測要求：檢查接箍內外表面和近表面因機加工和疲勞而引起的裂痕等細微缺陷。
二、設備配置、技術參數及功能
（一）本機設計制定標準
按照《中華人民共和國國家標準磁粉探傷機》（JB/T8290—2011）制造。
（二）設備能力
運轉時間：大于500小時/月。
探傷節拍：10-12秒/件(觀察時間除外)。

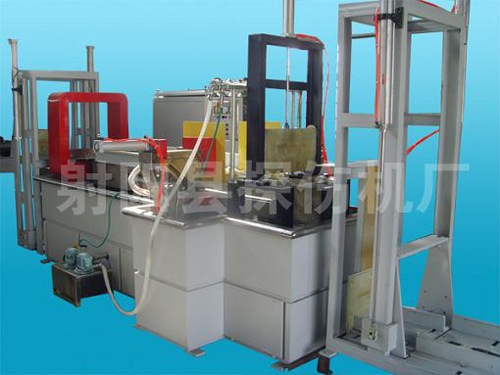

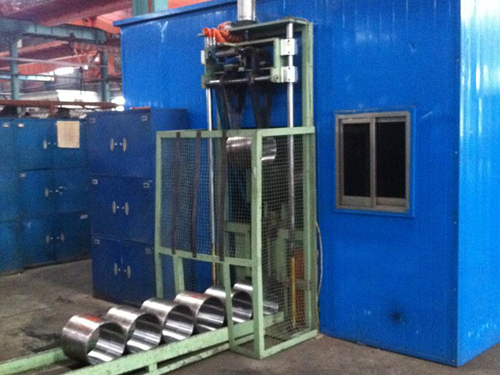

（三）設備組成（見附圖）
| 電源控制柜（包括：操作站、控制主板和主電源板等） | 一套 |
| 磁化輸送裝置(包括:穿棒機構、閉路磁軛縱向磁化器、周向磁化器和輸送步進機構等) | 一套 |
| 控制系統（歐姆龍PLC） | 一套 |
| 磁懸液噴灑回收系統 | 一套 |
| LED紫外燈系統 | 一套 |
| 暗室系統 | 一套 |
| 上料機構 | 一套 |
| 下料機構 | 一套 |
| 退磁系統 | 一套 |
（四）主要技術指標： 輸入電源：三相四線 380V±10% 50Hz，250A，功率：10KW，瞬時最大90KW
暫載率：30%
磁化電流：
周向：AC 0—6000A，連續可調(帶斷電相位控制)
縱向：AC：0－18000AT（有效值），連續可調（帶斷電相位控制）
退磁方式：遠離式自動退磁
退磁效果：剩磁≤2Gs
氣動夾緊：穿棒行程0-450mm
夾緊方式：氣動（氣源用戶自備0.4MPa）
電極間距：600mm
磁化方式：單周向磁化，單縱向磁化和復合磁化
紫外線強度：工件表面離紫外燈泡380mm處強度不低4000uw/cm2
氣源氣壓： 0.4—0.8MP
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
運行方式：手動、自動；
重量:約2500Kg。
